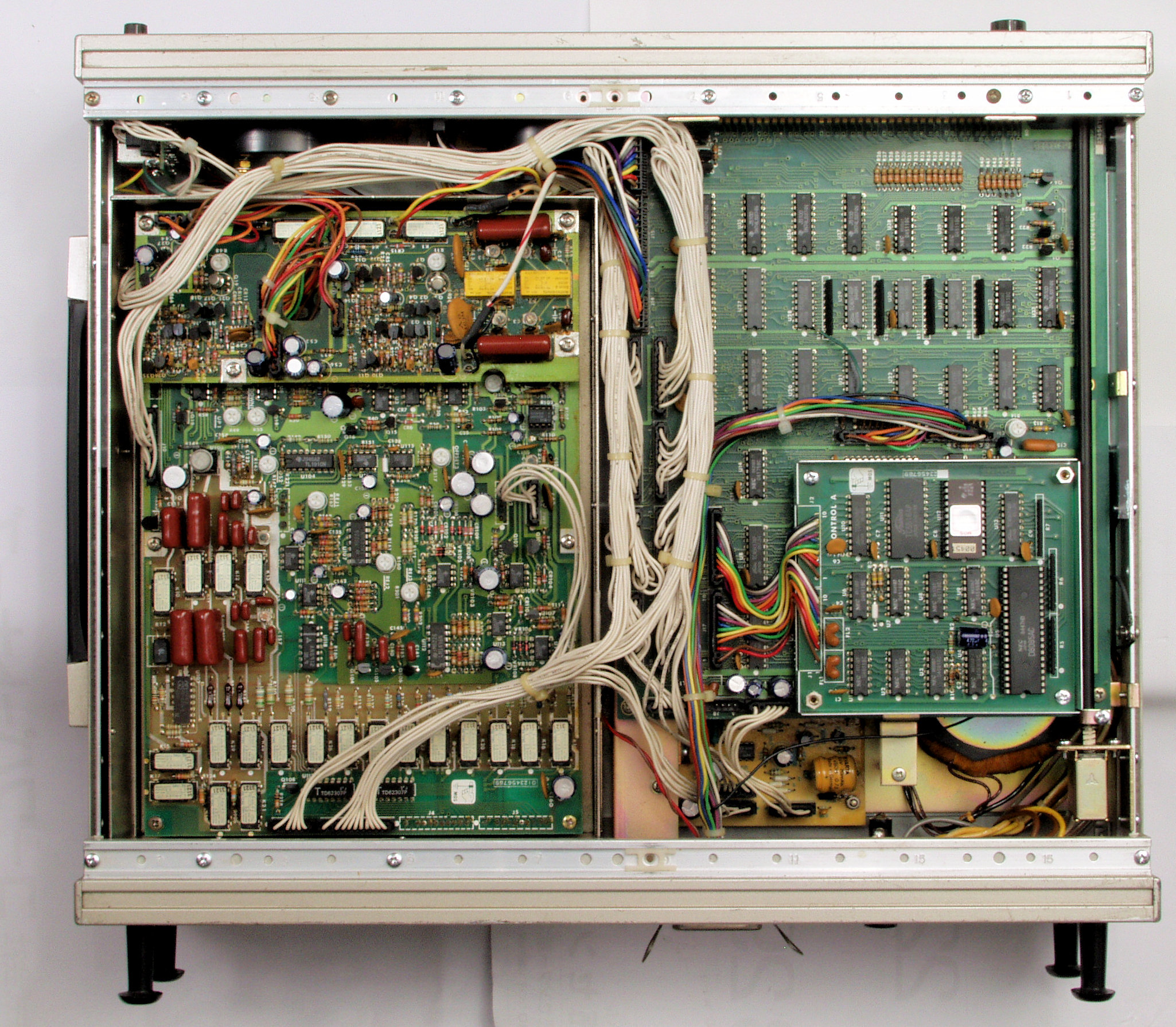

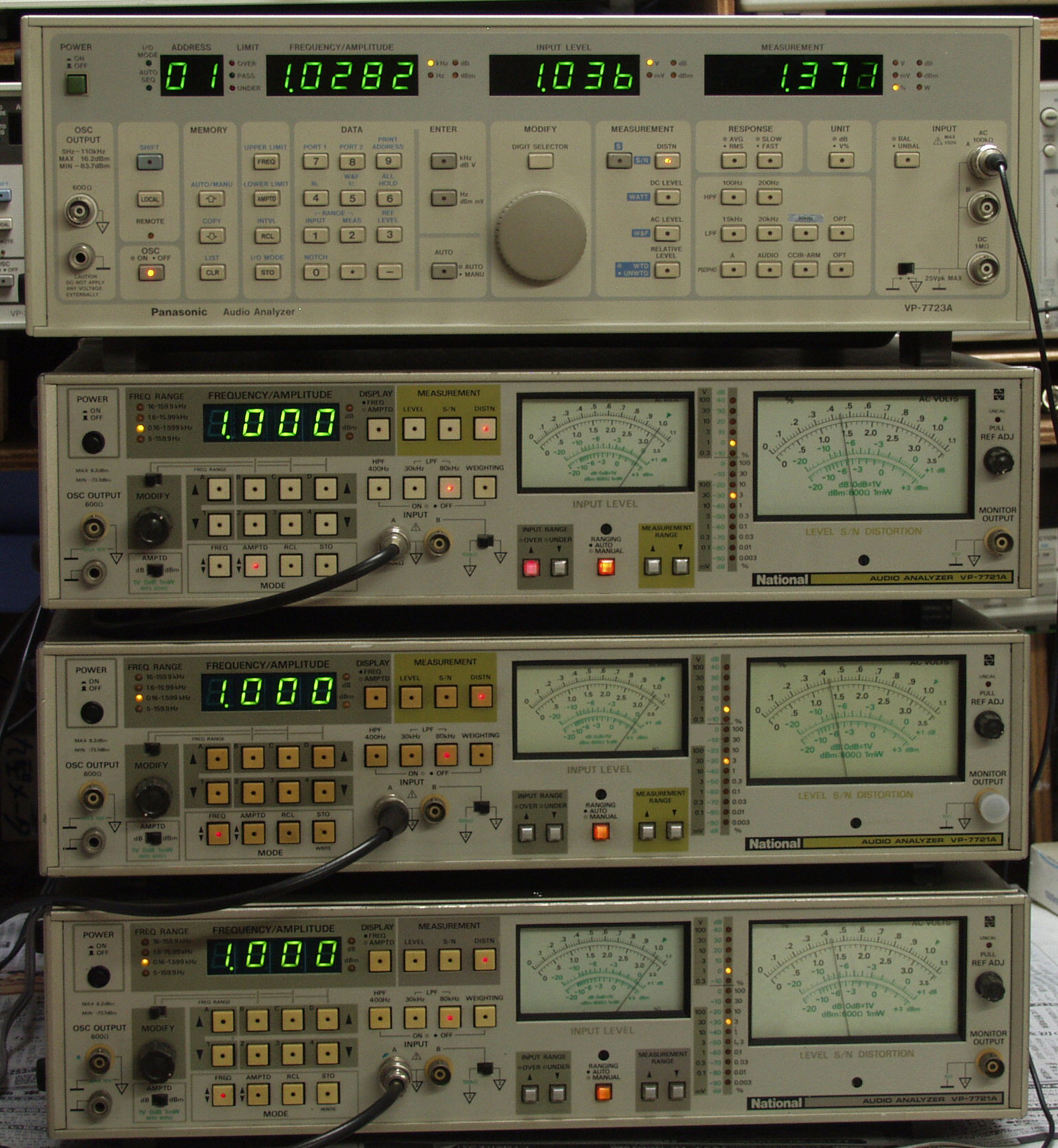

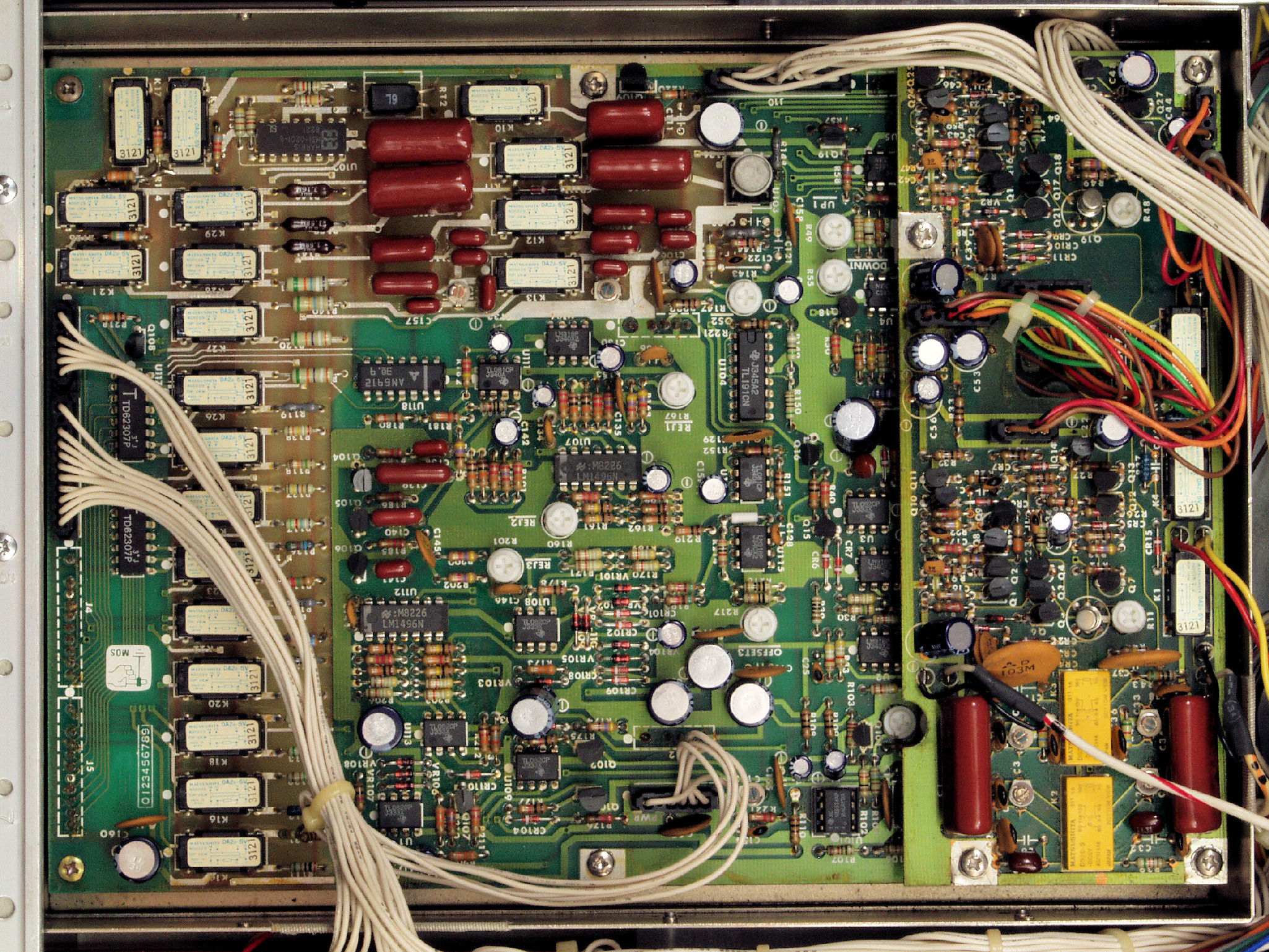

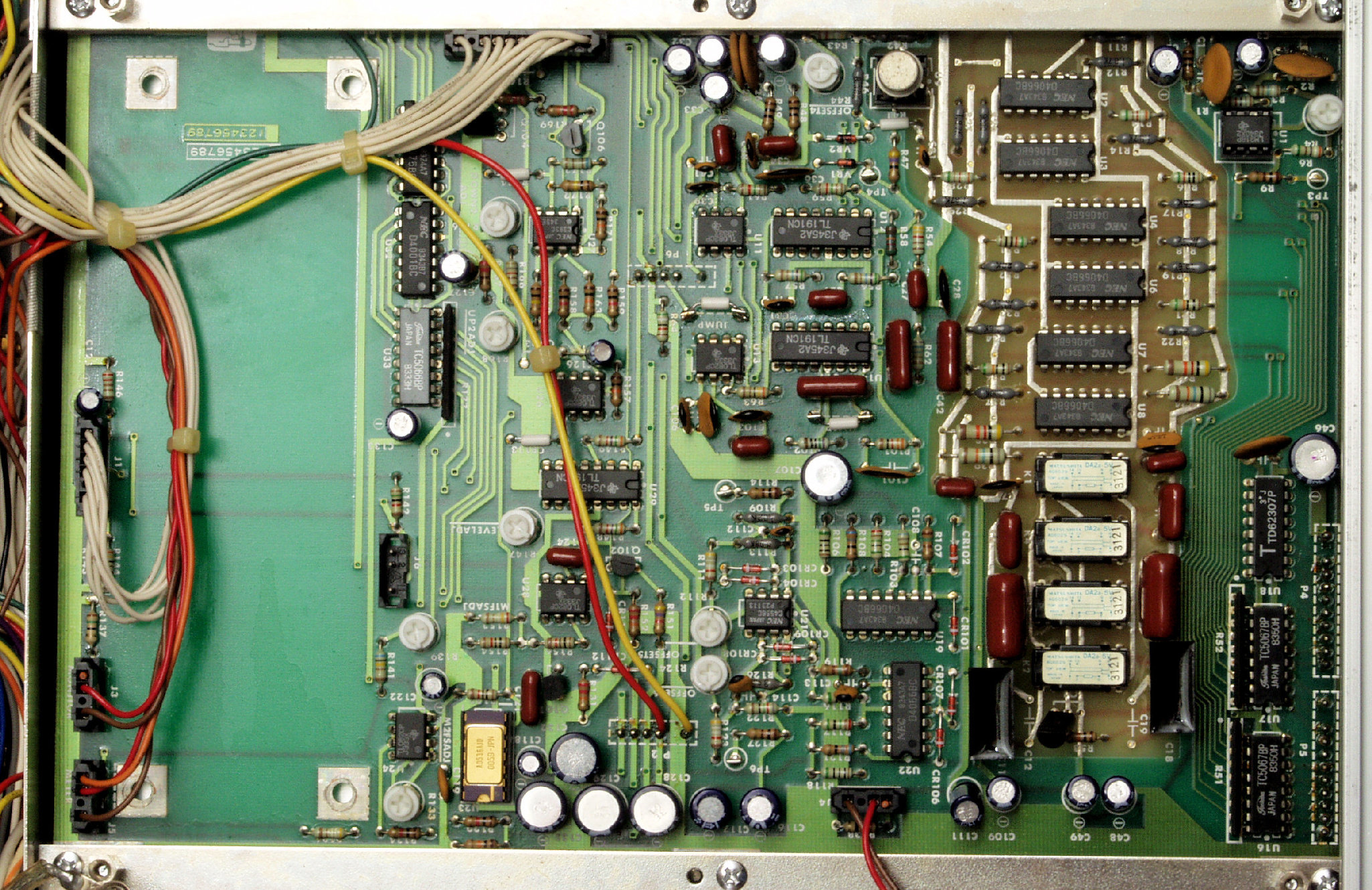

| Ｓ． Panasonic VP-７７2１A の仕様 （マニアル・カタログより） |
| ＜自蔵発振器＞ |
| 周波数範囲・表示 |
５．０Ｈｚ～１５９．９ｋＨｚ ４レンジ、 ４桁数字表示 |
| 周波数確度 |
設定値の ±３％ 全範囲、 設定値の ±２％ ０．１６～１５．９９ｋHz。 |
| 範囲 |
６．２ｄBm～－７３．７ｄBｍ
４．０ｄB ～－７５．９ｄB、 ０．１ｄBステップ |
| 出力確度 |
±０．５ｄＢ 出力６．２ｄBｍ～－３３．７ｄBm（４．０ｄB～－３５．９ｄB）
±０．８ｄＢ 出力－３３．８ｄBｍ（－３６ｄB）以下 |
| フラットネス |
±０．３ｄＢ 全範囲、
±０．０５ｄＢ ２０Ｈｚ～２０ｋＨｚ １ｋＨＺ、 ６００Ω負荷 |
| 出力オフ時の雑音 |
１０μV以下 |
| ひずみ率 |
０．０３％以下 全範囲、５００ｋHz BW
０．００５％以下 ３０Ｈｚ～４０ｋＨｚ、５００ｋHz BW
０．００２％以下 ５０Ｈｚ～２０ｋＨｚ、８０ｋHz BW |
| ＜ＡＣレベル測定＞ |
| フルスケール |
７レンジ １００．０Ｖ ４０．０ｄＢ ４２．２ｄＢｍ
６レンジ ３１．６０Ｖ ３０．０ｄＢ ３２．２ｄＢｍ
５レンジ ３．１６０Ｖ １０．０ｄＢ １２．２ｄＢｍ
４レンジ ３１６．０ｍＶ －１０．０ｄＢ －７．８ｄＢｍ
３レンジ ３１．６０ｍＶ －３０．０ｄＢ －２７．８ｄＢｍ
２レンジ ３．１６０ｍＶ －５０．０ｄＢ －４７．８ｄＢｍ
１レンジ ０．３１６０ｍＶ －７０．０ｄＢ －６７．８ｄＢｍ |
| 確度 |
フルスケールの±２％ |
| 周波数特性 |
±１０％以内 ５Ｈｚ～１１０ｋＨｚ、
±５％以内 ２０Ｈｚ～２０ｋＨｚ １ｋＨＺフルスケール入力基準 |
| 残留雑音 |
＜１０μＶrms ５００ｋHz BW
＜４μＶrms ８０ｋHz BW |

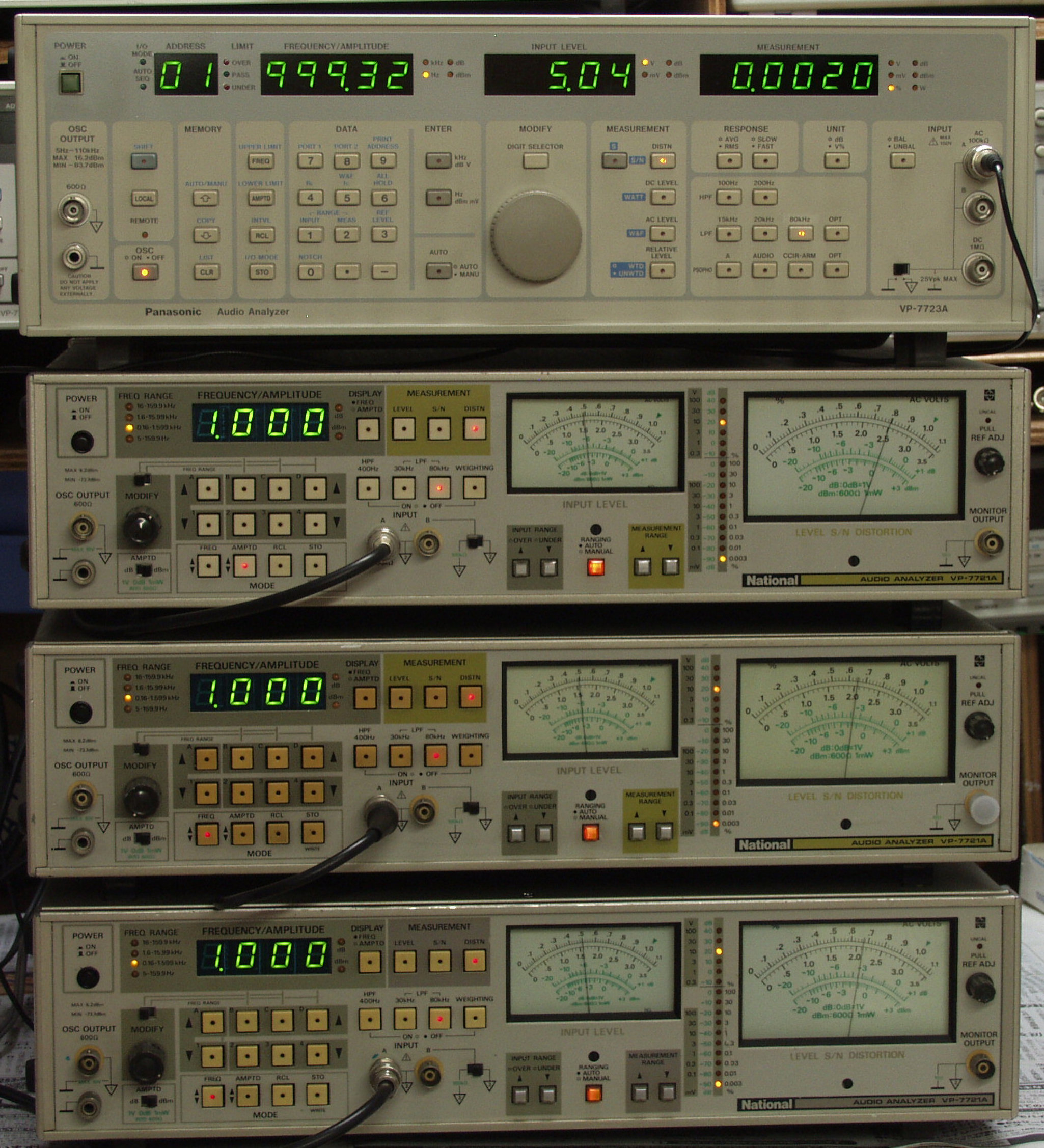

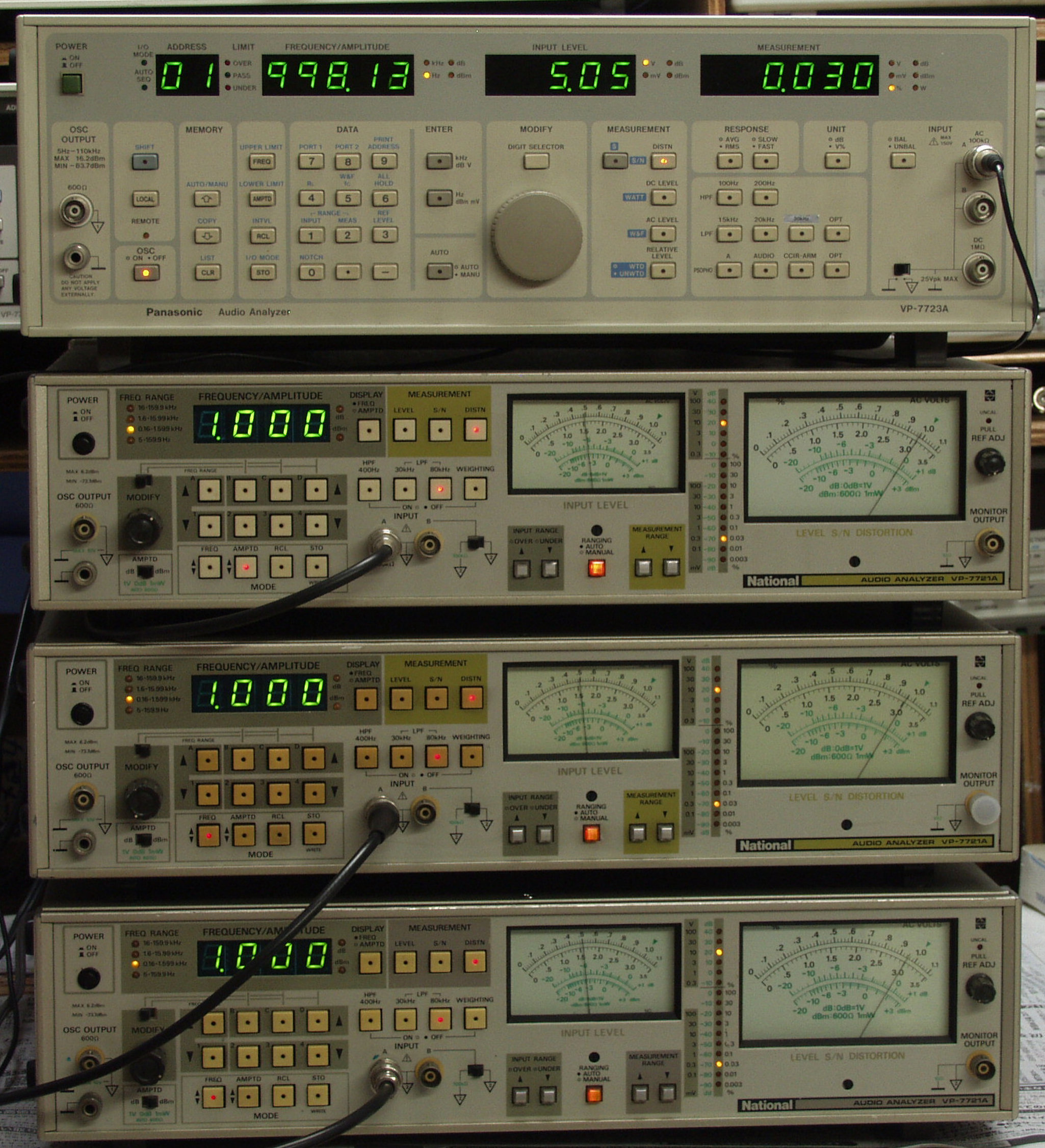

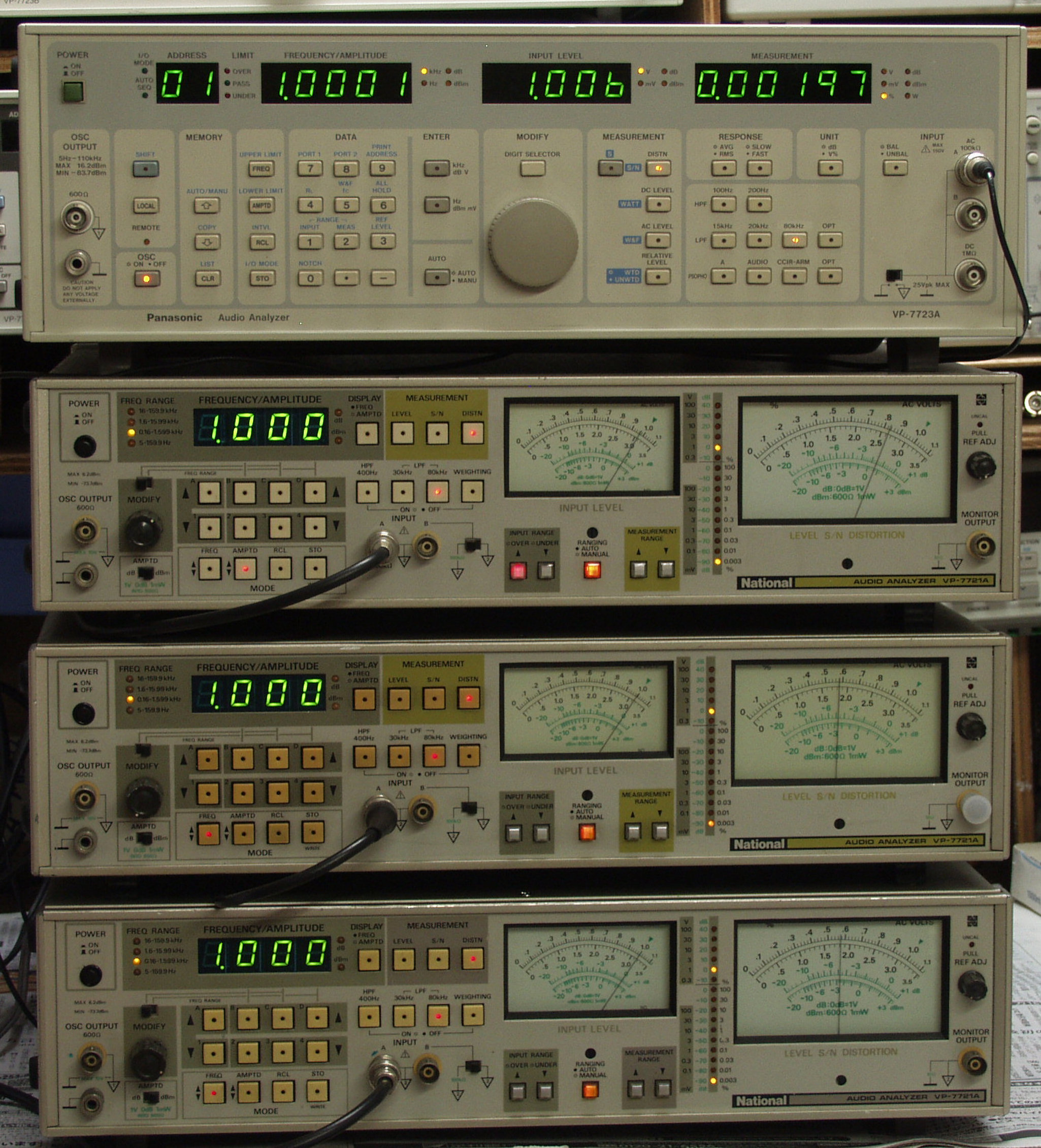

| ＜ひずみ率測定＞ |
| 基本波周波数範囲 |
５Ｈｚ～１５９．９ｋＨｚ ４レンジ |
| 基本波除去比 |
５Ｈｚ～１５．９９ｋＨｚ １００ｄＢ以上
１６ｋＨｚ～５０ｋＨｚ ９０ｄＢ以上
５０ｋＨｚ～１５９．９ｋＨｚ ８６ｄＢ以上 |
| ２次高調波偏差 |
５Ｈｚ～１５．９９ｋＨｚ ±１．５％以内
１６ｋＨｚ～５０ｋＨｚ ±２．５％以内
５０ｋＨｚ～１５９ｋＨｚ ±２．５％、－４ｄB以内 |
| 残留ひずみ率 |
入力をフローティングしないとき
１０Ｈｚ～１５．９９ｋＨｚ
Ｅｉｎ＜１Ｖ ＜－９５ｄＢ、 ８０ｋＨＺ ＢＷ
１Ｖ＜Ｅｉｎ＜０．３Ｖ ＜－８５ｄＢ、 ８０ｋＨＺ ＢＷ
０．３Ｖ＜Ｅｉｎ＜０．１Ｖ ＜－７５ｄＢ、 ８０ｋＨＺ ＢＷ
５Ｈｚ～５０ｋＨｚ
Ｅｉｎ＜１Ｖ ＜－８５ｄＢ、 ５００ｋＨＺ ＢＷ
１Ｖ＜Ｅｉｎ＜０．３Ｖ ＜－７５ｄＢ、 ５００ｋＨＺ ＢＷ
０．３Ｖ＜Ｅｉｎ＜０．１Ｖ ＜－６５ｄＢ、 ５００ｋＨＺ ＢＷ
５０ｋＨｚ～１５９．９ｋＨｚ
Ｅｉｎ＜１Ｖ ＜－６５ｄＢ、 ５００ｋＨＺ ＢＷ
１Ｖ＜Ｅｉｎ＜０．３Ｖ ＜－６５ｄＢ、 ５００ｋＨＺ ＢＷ
０．３Ｖ＜Ｅｉｎ＜０．１Ｖ ＜－６０ｄＢ、 ５００ｋＨＺ ＢＷ
入力をフローティングしたとき
１０Ｈｚ～１５．９９ｋＨｚ
Ｅｉｎ＜１Ｖ ＜－９０ｄＢ、 ８０ｋＨＺ ＢＷ
１Ｖ＜Ｅｉｎ＜０．３Ｖ ＜－８０ｄＢ、 ８０ｋＨＺ ＢＷ
０．３Ｖ＜Ｅｉｎ＜０．１Ｖ ＜－７０ｄＢ、 ８０ｋＨＺ ＢＷ
５Ｈｚ～５０ｋＨｚ
Ｅｉｎ＜１Ｖ ＜－８０ｄＢ、 ５００ｋＨＺ ＢＷ
１Ｖ＜Ｅｉｎ＜０．３Ｖ ＜－７５ｄＢ、 ５００ｋＨＺ ＢＷ
０．３Ｖ＜Ｅｉｎ＜０．１Ｖ ＜－６５ｄＢ、 ５００ｋＨＺ ＢＷ
５０ｋＨｚ～１５９．９ｋＨｚ
Ｅｉｎ＜１Ｖ ＜－６５ｄＢ、 ５００ｋＨＺ ＢＷ
１Ｖ＜Ｅｉｎ＜０．３Ｖ ＜－６５ｄＢ、 ５００ｋＨＺ ＢＷ
０．３Ｖ＜Ｅｉｎ＜０．１Ｖ ＜－６０ｄＢ、 ５００ｋＨＺ ＢＷ |
| 入力信号レベル範囲 |
０．１～１００Vｒｍｓ |
| 入力信号レベル確度 |
フルスケールの±２％ １ｋHz |
| ＜その他＞ |
| プリセット機能 |
１６ |
| モディファイ機能 |
|
| ＧＰ－ＩＢ機能 |
|
| 外部制御インターフェース機能 |
|
| 電源 |
ＡＣ１００Ｖ ５０／６０Ｈｚ 約３０ＶＡ以下 |
| 外形寸法 |
約 ４２６（Ｗ） × ９９（Ｈ） × ３５０（Ｄ）mm |
| 重量 |
約１０ｋｇ |
